Характеристики
| Наименование | Значение |
|---|---|
| Условный проход, мм | 50 |
| Номинальный поток, л/мин | 250 |
| Давление открытия перепускного клапана, МПа | 0.3+0.02 |
| Срабатывание индикатора загрязнения при перепаде давления, МПа | 0.25+0.05 |
| Номинальная тонкость фильтрации, мкм | 25 |
Описание
Гидробак для автокрана КС-35714 КС-35714.83.500
Обозначение: КС-35714.83.500-3, КС-35714.83.500
Применяемость: автомобильный кран Ивановец КС-35714, КС-35715
Гидравлический бак КС-35714.83.500 со встроенным маслофильтром является важным элементом гидравлической системы. Данная конструкция выполняет несколько функций. Таких, как хранение рабочей субстанции, очистка ее от инородных частиц, частичное охлаждение и профилактика аэрации.
Особенности работы влияют на конструкцию и технические характеристики бака. Подобный агрегат рассчитан на два насоса. В случае если насос один, то второй выход можно закрыть. Гидравлический бак крайне важен для правильной работы оборудования, и делает ее более безопасной.
Конструктивные особенности
Гидравлический бак КС-35714.83.500 характеризуется надежностью и высокой прочностью. Конструкция размещается на опорной раме кранового механизма посредством кронштейнов и хомутов.

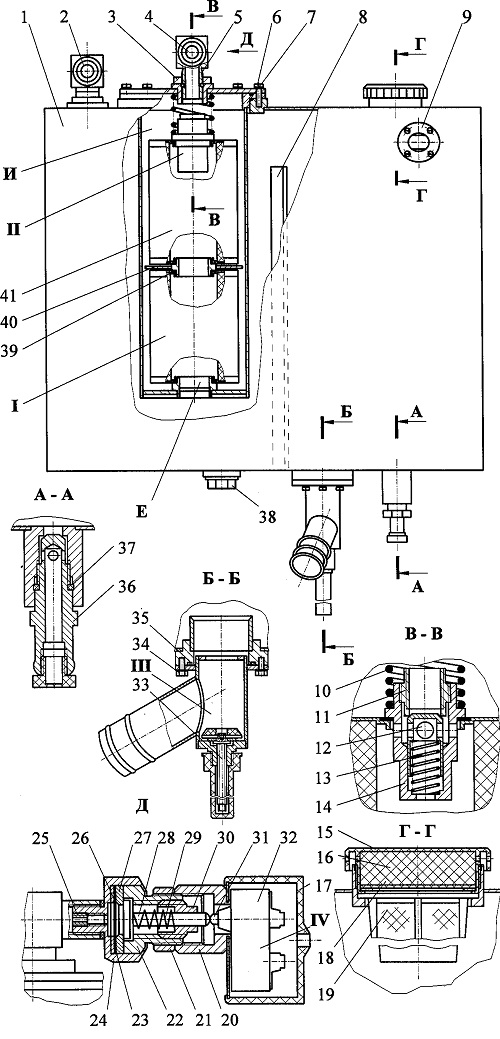

Гидробак КС-35714.83.500
Составляющие: 1 – бак, 2 – магнитный уловитель, 3, 4, 11, 18, 30 – кольцо, 5, 16 – гайка, 6, 13, 17 – заглушка, 7 – угольник, 8, 26 – фильтр, 9, 29 – болт, 10, 21 – шайба, 12, 15 – штунцер, 14 – шаровой кран, 19 – дроссель, 20 – винт, 22 – корпус, 23 – прокладка, 24 – смотровое окно, 25 – крышка, 27 – диафрагма, 28 – полукольцо.
Для изготовления элементов гидравлического бака применяется качественной сырье и современные методы обработки. Таким образом конструкция приобретает дополнительную прочность и прослужит не один год.
Особенности работы
Сливная и всасывающая камеры корпуса бака 1 разделены перегородкой. Рабочая субстанция попадает из насосной станции в гидросистему через запорный клапан и специальное отверстие. Посредством маслофильтра обеспечивается оседание крупных механических частиц. При этом более мелкая фракция задерживается при помощи фильтров. А магнитный уловитель 2 улавливает ферромагнитные элементы из гидравлической жидкости.
Очищенная рабочая среда уходит на слив через отверстие в клапане 19 бака. Этот дроссель также предотвращает утечку субстанции при отсоединении насоса. В конструкции присутствует индикатор загрязнений IV, позволяющий определить степень износа фильтров. Данный агрегат включает в себя корпус 20, микропереключатель 32, патрубок 24 и резьбовую втулку 22. Последняя состоит из толкателя 28, пружины 29 и мембраны 23.
Стоит знать, что сжатие пружины производится гайкой 30. При увеличении давления стержень толкателя 28 перемещается и нажимает на штифт 31 микропереключателя 32. Что замыкает цепь, а в кабине оператора при этом загорается индикатор. Это сигнализирует о высокой степени загрязнения фильтрующих элементов.
Заправка гидравлического бака осуществляется при помощи заливного фильтра. Для контроля уровня рабочей среды предусмотрен маслоуказатель 24. Количество гидромасла должно находиться в пределах отметок «max» и «min» смотрового окна.
Правильная работа оборудования зависит от состояния его конструктивных узлов. Элементы нуждаются в регулярной диагностике. Что позволяет минимизировать вероятность появления дефектов, отодвигает срок очередного ремонта и позволяет сэкономить. Для выполнения работ лучше обратиться за помощью к специалистам компании "Краны и Запчасти".
