Опорно-поворотное устройство 33-030000-000-01 для железнодорожных кранов КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662

ID: 404310

В наличии

Опорно-поворотное устройство 33-030000-000-01 для железнодорожных кранов КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662

ID: 404310

Арт: 33-030000-000-01 9I-3R32-2140-1305 33

Внешний диаметр, мм: 2180

Высота, мм: 180

Количество зубьев, (z): 115

Модуль зуба, (m): 16

Все характеристики

Запчасти - Опорно-поворотные устройства для ж/д кранов

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 2 350 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 404310

Арт: 33-030000-000-019I-3R32-2140-130533

Внешний диаметр, мм: 2180

Высота, мм: 180

Количество зубьев, (z): 115

Модуль зуба, (m): 16

Все характеристики

от 2 350 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Опорно-поворотное устройство 33-030000-000-01 для железнодорожных кранов КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662

Запчасти - Опорно-поворотные устройства для ж/д кранов

Описание

Характеристики

Гарантия

Опорно-поворотное устройство 33-030000-000-01 для ЖД кранов - подробная информация

Подходит для спецтехники

Железнодорожный кран — КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662

Опорно-поворотное устройство ОПУ 33-030000-000-01, 9I-3R32-2140-1305 – это роликовое устройство с внутренним зацеплением, используемое в железнодорожных кранах КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662 в качестве оси вращения поворотной платформы. Оно обеспечивает маневренность и вращение на 360 градусов. Устройство рассчитано на эксплуатацию в климатических условиях от +40°C до -40°C, соответствует исполнению У, категории 1-У1 по ГОСТ 15150.

Конструкция

ОПУ 33-030000-000-01 состоит из двух колец-обойм, между которыми расположены ролики, поглощающие осевые нагрузки. Зубчатый край с внутренним зацеплением имеет 115 зубьев с модулем 16, предназначенных для взаимодействия с выходной шестерней редуктора. Устройство изготовлено из конструкционной стали 50 с низкой хрупкостью, обеспечивающей прочность зубьев. Закалка зубчатого края доступна по заказу для повышения износостойкости. Кольца оснащены отверстиями для крепления закаленными болтами повышенной прочности к поворотной и неповоротной платформам крана. Устройство оснащено пресс-масленками для смазки роликов и дорожек качения (рекомендуется пластичная смазка Литол-24 по ГОСТ 21150-87).

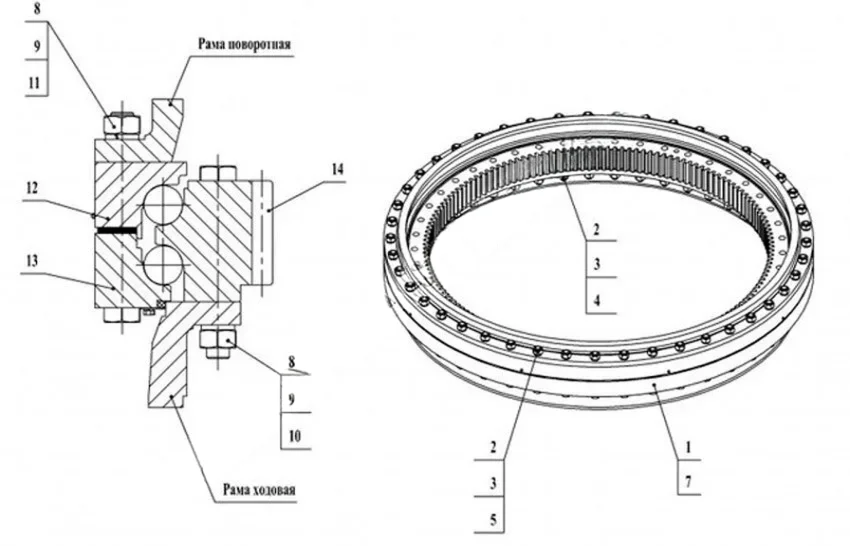

№	Обозначение	Наименование	Применяемость	Кол-во
1	-	Опора поворотная 33-030000-000-01	ЖКЖ-462, КЖ-562, КЖ-662	1
2	-	Гайка М30х2-7Н8 ГОСТ 5915-70	-//-	94
3	-	Шайба 30 65Г 0115 ГОСТ 6402-70	-//-	94
4	33-030000-002	Болт	-//-	47
5	33-030000-002-01	Болт	-//-	47
6	-	Вариант	-	-
7	33-020200-000	Опора поворотная	-//-	-
8	-	Гайка М30х2-7Н8 ГОСТ 5915-70	-//-	94
9	-	Шайба 30 65Г 0115 ГОСТ 6402-70	-//-	94
10	33-030000-002-04	Болт	-//-	47
11	33-030000-002-03	Болт	-//-	47
12	33-030200-001	Кольцо верхнее	-	1
13	33-030200-002	Кольцо нижнее	-	1
14	33-030200-003	Венец	-	1

Принцип работы

ОПУ 33-030000-000-01 обеспечивает вращение поворотной платформы крана на 360 градусов, компенсируя ограничения ходовой части. Электродвигатель и редуктор механизма поворота приводят в движение выходной вал, который, взаимодействуя с зубчатым краем внутреннего кольца ОПУ, смещает поворотную часть крана, задавая скорость и направление вращения для маневренного перемещения грузов. Устройство воспринимает осевые, радиальные и частично опрокидывающие нагрузки, обеспечивая устойчивость конструкции.

Эксплуатация

Для нормальной работы ОПУ 33-030000-000-01 требуется регулярное плановое обслуживание каждые 240 часов работы крана. Оно включает проверку состояния роликов и зубьев, затяжку болтов (рекомендуемый момент затяжки для болтов М20 — 400-450 Нм) и смазку через пресс-масленки (рекомендуется пластичная смазка Литол-24 по ГОСТ 21150-87). Использование смазки разных марок недопустимо, чтобы не снижать срок службы устройства. Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра. В случае износа или повреждений возможна замена роликов, уплотнительных манжет и восстановление геометрии зубьев в специализированных сервисных центрах. При значительных повреждениях, таких как трещины или дефекты зубьев, устройство подлежит замене. Решение о ремонте или замене принимается специалистами сервисного центра на основании результатов ТО или дефектовки.

Характеристики

Наименование	Значение
Внешний диаметр, мм	2180
Высота, мм	180
Количество зубьев, (z)	115
Модуль зуба, (m)	16
Количество отверстий, шт	36/45
Вес, кг	1610
