Описание

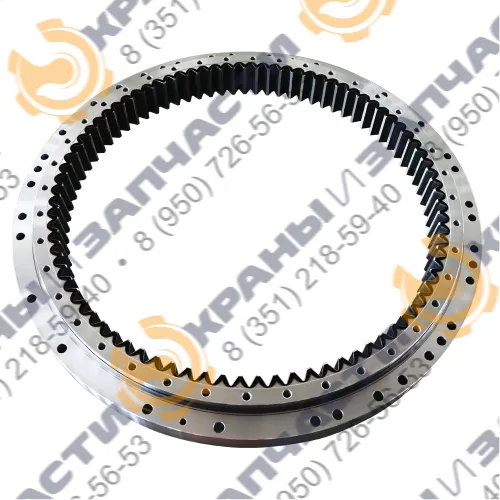

ОПУ 33 предназначено для установки на железнодорожные краны: КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662. Крупногабаритный подшипник относится к роликовым устройствам с внутренним типом зацепления. С его помощью поворотная платформа совершает вращение вокруг своей оси. При этом ролики внутри круга позволяют выдерживать продолжительные осевые нагрузки.
Конструкция ОПУ 33
Опорно поворотное устройство имеет вид кольца с зубчатым краем, расположенным по внутренней части венца для обеспечения зацепления с выходным валом редуктора механизма поворота крана. Зубья в количестве z=115 имеют модуль m=16. Изготовлено ОПУ 33из конструкционной специальной стали 50 с низкими показателями хрупкости иповышенными износостойкими свойствами. В стандартном варианте устройство не имеет закаленного края, но закалку можно заказать дополнительно. По средней части обойм расположены отверстия под крепеж. Монтируется ОПУ при помощи болтов повышенной прочности к неподвижной части крана (неповоротной платформе) и другой обоймой к поворотной платформе.
Принцип работы
ОПУ 33 служит вращательным элементом, обеспечивающего плавное движение вокруг своей оси башни жд крана и выполнение грузоподъемным механизмом своих функций. Для начала движения крановщик включает в работу электродвигатель, передающий вращение на редуктор. Выходной вал редуктора, получает крутящий момент и входит в зацепление с зубчатым краем опорно-поворотного устройства. При этом поворотная часть крана с рабочим оборудованием совершает вращение в заданном направлении. Поворотный круг может совершать вращение на 360 градусов.
Эксплуатация
Эксплуатация ОПУ 33 требует соблюдения общих правил безопасности и соблюдения грузоподъемности крана в процессе проведения грузоподъемных операций. Для максимального продления срока работы устройства и поддержания эффективной работы, нужно следить за уровнем масла и подливать его в специальную масленку по мере необходимости.
Характеристики
Вес, кг | 1150 |
Внешний диаметр, мм | 2180 |
Высота, мм | 180 |
Количество зубьев, (z) | 115 |
Количество отверстий, шт | 36/45 |
Модуль зуба, (m) | 16 |

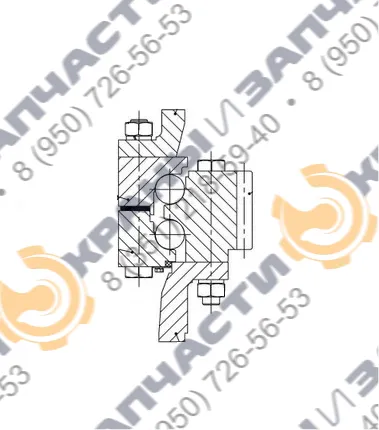

- Чертеж №1

Опорно-поворотное устройство ОПУ 33 для железнодорожных кранов КЖДЭ-25, КЖ-461, КЖ-462, КЖ-561, КЖ-562, КЖ-662 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
