Опорно поворотное устройство ОПУ SE-1B60-2020-1240 (аналог QWA2020x60-00) гусеничного крана ДЭК-321

Описание

Опорно-поворотное устройство ОПУ SE-1B60-2020-1240 (аналог QWA2020x60-00) гусеничного крана ДЭК-321 относится к роликовому типу и входит в состав механизма поворота. Предназначена поворотная опора для применения в качестве узла, обеспечивающего вращение башни гусеничного крана относительно ходовой части при проведении грузоподъемных операций, а также соединение неповоротной части с поворотной. Деталь рассчитана на эксплуатацию в широком климатическом поясе с температурами от +40 до -40 градусов, для зашиты от коррозии внешняя часть может быть покрыта защитным слоем краски.

Конструкция

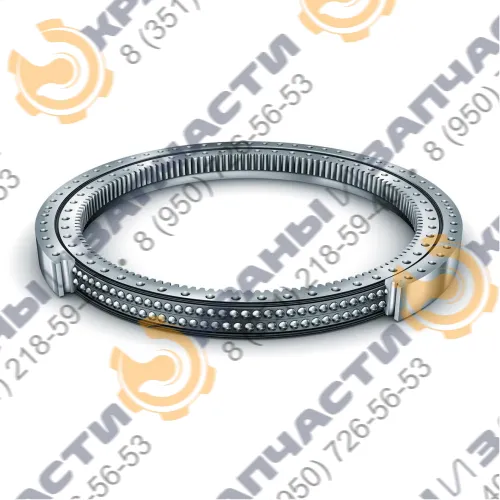

Конструктивно ОПУ SE-1B60-2020-1240 состоит из двух полуобойм, соединенных между собой в единое устройство, внутри круга располагаются ролики. По внешнему краю располагаются зубья зацепления. Зубья опорно-поворотного устройства предназначены для контакта с выходным валом редуктора и обеспечивают вращение гусеничного крана. Изготовлен поворотный круг автокрана из конструкционной специальной стали 50Мп с низкими показателями хрупкости, повышенными износостойкими свойствами. При изготовлении зубчатый закаляют, для повышения прочность зубьев и их сопротивление высоким нагрузкам, при зацеплении с выходной шестерней редуктора. Установка ОПУ ДЭК-321 проводится при помощи болтов из материала класса не ниже 10.9 к неподвижной части, затяжка производится крест-накрест, для обеспечения устойчивости.

Принцип работы

ОПУ гусеничного крана ДЭК-321 является крупногабаритным подшипником, обеспечивающем вращение. Соединенный двумя полуобоймами к разным частям крана. Статический поворотный круг вступает в зацепление с выходным валом редуктора, при перемещении вала, башня гусеничного крана совершает поворот вокруг своей оси. Для обеспечения безопасности и плавности перемещения важно надежно установить устройство на неповоротной платформе, обеспечив соединение с поворотной. Вторая функция, которую выполняет опорно-поворотное устройство - соединение поворотной и неповоротной части крана.

Эксплуатация

При эксплуатации поворотный круг ОПУ SE-1B60-2020-1240 не требует специальных мероприятий по обслуживанию, плановый осмотр и замена масла осуществляется совместно с осмотром и профилактикой другого грузоподъемного оборудования крана, во время прохождения технического осмотра ТО. Для продления срока эксплуатации рекомендовано соблюдать правила безопасного проведения работ на кране и исключать перегрузки при подъеме и перемещении грузов. Поворотный круг относится к ремонтопригодным устройствам и может подвергаться восстановительному ремонту, замене роликом и замене уплотнительной манжете. Выбор между ремонтом и заменой решается на основании результатов ТО или дефектовки специалистов сервисного центра.
