Опорно-поворотное устройство ОПУ 1450 без бурта (40 отв.) автокрана Ивановец КС-45717

Характеристики

Внешний диаметр, мм1450
Количество зубьев (z), шт180
Количество отверстий, шт40
Модуль зуба (m)8

Описание

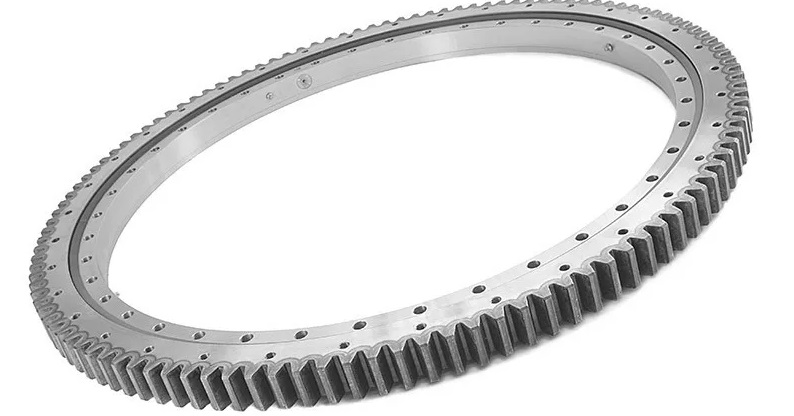

Опора поворотная ОПУ-1450 наружного зацепления (прямой зуб), модулем зуба 8, количеством зубьев 180 с 40 отверстиями, размером 1450х40 без бурта предназначено для установки на автокран Ивановец КС-45717.

Устройство поворотного круга, выполняет функции вращения поворотной части крана (кабины и стрелы), относительно неповоротной (ходовой). Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Кольца устройства выдерживают нагрузки в HB230-280. И способны частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при вращении. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1450, механизм необходимо оснастить 4 масленками, смазывающую ролики и дорожки качения.

Конструкция ОПУ-1450 отличается от других расположением зубьев с внешней стороны круга и имеет 40 отверстия крепления к неповоротной платформе. Установка производится при помощи стальных болтов. Изготовлена опора поворотная из стали марки 50Mn.

Применение

Опорно-поворотное устройство ОПУ 1450 40 отверстиями предназначен для установки на автокраны марок Ивановец КС-45717, а также их модификаций. Конструкция устройства полностью соответствует техническим характеристикам кранов и способна выдерживать нагрузки -осевые, радиальные и опрокидывающий момент, как при холостом ходе и при вращении с грузом.

Опорно-поворотное устройство на автокраны Ивановец изготовлено в виде массивного подшипника, при помощи которого осуществляется вращение кабины и стрелового оборудования вокруг своей оси. ОПУ 1450  принимает от выходной шестерни редуктора нагрузки и передает на неповоротную платформу ходовой части. Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Механизм выдерживает нагрузки в HB230-280. И способно частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при движении под нагрузкой. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1450 автокрана, необходимо устанавливать на механизм пресс-масленки, обеспечивающие смазывание роликов и дорожек качения.

Опорно-поворотное устройство ОПУ 1450 без бурта (40 отв.) автокрана Ивановец КС-45717 от 114000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
