- Описание

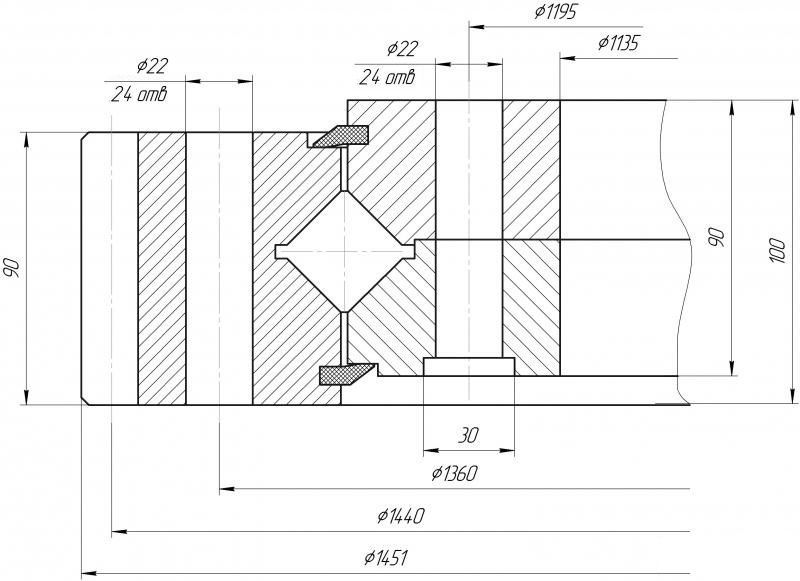

Наименование | Значение |
---|---|
Внешний диаметр, мм | 1451 |
Высота ОПУ, мм | 100 |
Количество отверстий, шт | 24 |
Диаметр отверстий, мм | 22 |
Количество зубьев (z), шт | 180 |
Модуль зуба (m) | 8 |
Высота зуба, мм | 84, 90 |
Вес, кг | 395 |
Описание

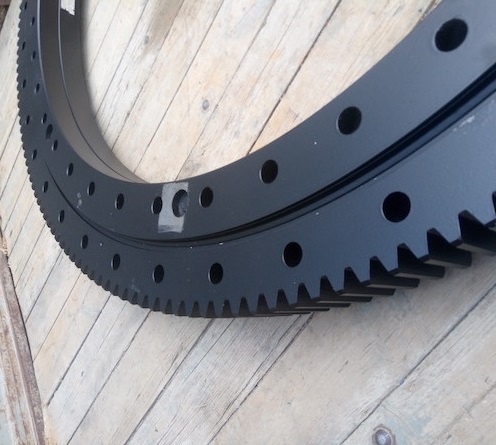

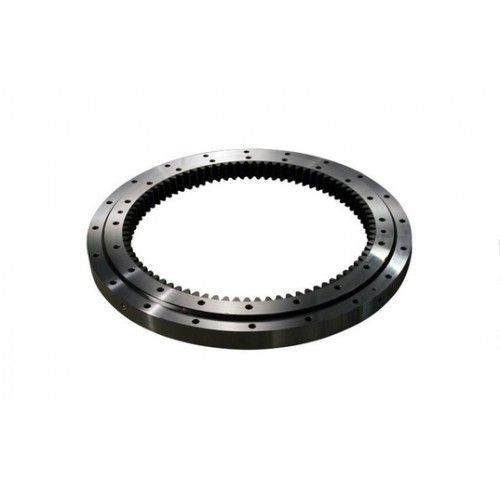

Опорно-поворотное устройство ОП-1451.3.1.8.3.Р.У1, ОПУ-1451-3.8-У3 (24 отв.) автокрана Галичанин КС-4579, КС-4572А, Клинцы, КС-35719, Дрогобыч КС-4574 входит в состав механизма поворота автокранов Ивановец КС-3577, КС-45717, Галичанин КС-4572А, КС-4579, КС-4572А, Клинцы, КС-35719, Дрогобыч КС-4574. Предназначена поворотная опора для применения в качестве узла, обеспечивающего вращение башни крана относительно неповоротной части при проведении грузоподъемных операций, а также соединение неповоротной части с поворотной. Рабочие режимы круга поворотного от +40 до - 45 градусов по Цельсию, соответствует климатическому исполнению У, категории 1-У1 по ГОСТ 15150. ОПУ автокрана относится к шариковому типу устройств, успешно поглощающему повышенные радиальные нагрузки, часть осевых и опрокидывающий момент.
Конструкция

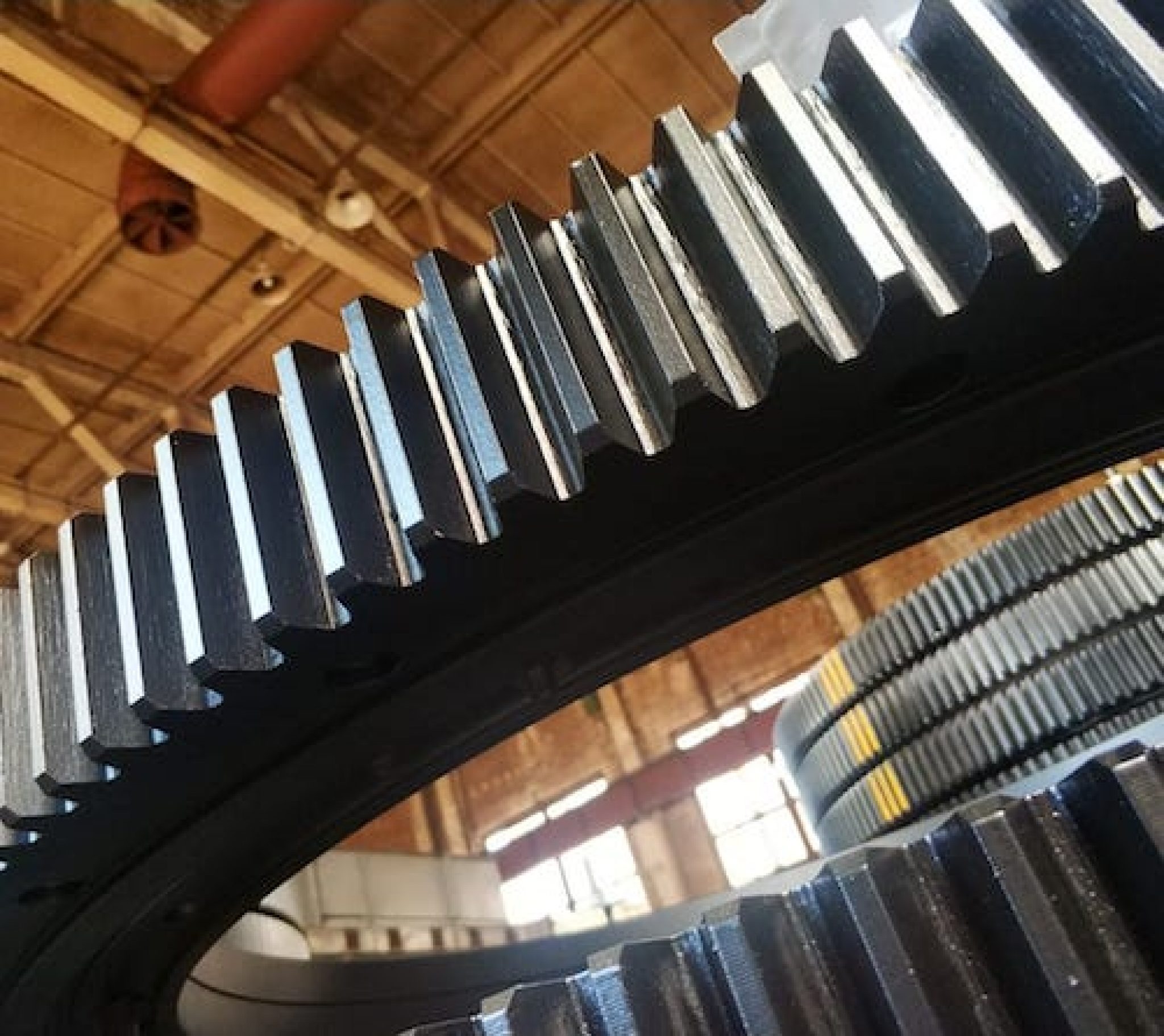

Конструктивно ОПУ-1451.3.1.8.3.РУ1 состоит из двух полуобойм, соединенных между собой в единое устройство, внутри круга располагаются ролики. По внешнему краю располагаются зубья в количестве (z) 144 зубьев и модулем (m) 10. Зубья опорно-поворотного устройства предназначены для контакта с выходным валом редуктора и обеспечивают вращение башни крана.. Изготовлен поворотный круг автокрана из конструкционной специальной стали 50Мп с низкими показателями хрупкости, повышенными износостойкими свойствами. При изготовлении ОПУ 9Е-1В40-1278-1244, зубчатый закаляют, для повышения прочность зубьев и их сопротивление высоким нагрузкам, при зацеплении с выходной шестерней редуктора. Монтаж ОПУ осуществляется при помощи болтов из материала класса не ниже 10.9 к неподвижной части, затяжка производится крест-накрест, для обеспечения устойчивости.
Принцип работы
Опорно-поворотное устройство ОПУ-1451.3.1.8.3.РУ1 является крупногабаритным подшипником, обеспечивающем вращение. Устройство является составным элементом механизма вращения автокрана. Статический поворотный круг вступает в зацепление с выходным валом редуктора, при перемещении вала, башня крана совершает поворот вокруг своей оси. Для обеспечения безопасности и плавности перемещения важно надежно установить устройство на неповоротной платформе, обеспечив соединение с поворотной. Вторая функция, которую выполняет опорно-поворотное устройство - соединение поворотной и неповоротной части крана.
Эксплуатация
При эксплуатации ОПУ-1451.3.1.8.3.РУ1 не требует специальных мероприятий по обслуживанию, плановый осмотр и замена масла осуществляется совместно с осмотром и профилактикой другого грузоподъемного оборудования крана, во время прохождения технического осмотра ТО. Для продления срока эксплуатации рекомендовано соблюдать правила безопасного проведения работ на кране и исключать перегрузки при подъеме и перемещении грузов. Поворотный круг относится к ремонтопригодным устройствам и может подвергаться восстановительному ремонту, замене роликом и замене уплотнительной манжете. Выбор между ремонтом и заменой решается на основании результатов ТО или дефектовки специалистов сервисного центра.
Опорно-поворотное устройство ОП-1451.3.1.8.3.Р.У1, ОПУ-1451-3.8-У3 (24 отв.) автокрана Галичанин КС-4579, КС-4572А, Клинцы, КС-35719, Дрогобыч КС-4574 от 267000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
