Опорно-поворотное устройство КС-55713.17.100-01 (24 отв.) автокрана Клинцы, Галичанин КС-35719, КС-45719, КС-45724, КС-55713

Описание

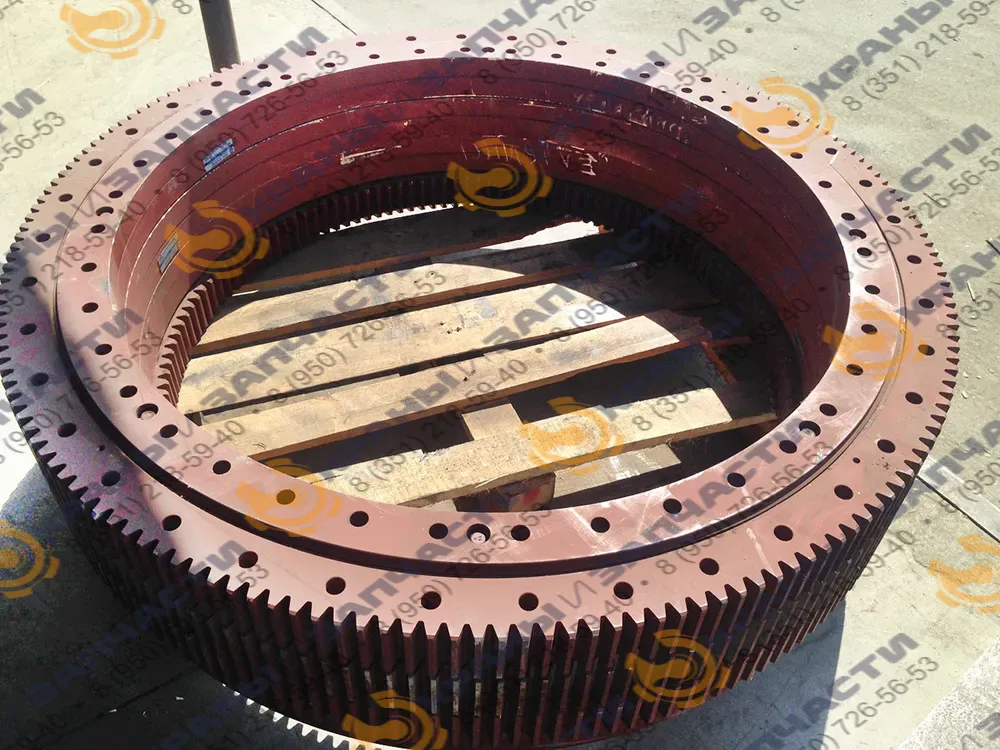

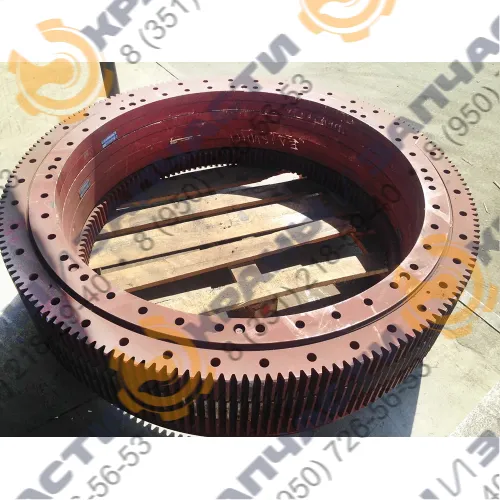

Опорно-поворотное устройство ОПУ 1451 артикул КС-55713.17.100-01 с 24 отверстиями предназначен для установки на автокраны марок Клинцы и Галичанин КС-35719, КС-45719, КС-45724, КС-55713 а также их модификаций. Конструкция устройства полностью соответствует техническим характеристикам кранов и способна выдерживать нагрузки -осевые, радиальные и опрокидывающий момент, как при холостом ходе и при вращении с грузом.

Принцип работы

Опорно-поворотное устройство на автокраны Клинцы и Галичанин изготовлено в виде массивного подшипника, при помощи которого осуществляется вращение кабины и стрелового оборудования вокруг своей оси. ОПУ 1451 КС-55713.17.100-01 принимает от выходной шестерни редуктора нагрузки и передает на неповоротную платформу ходовой части. Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Механизм выдерживает нагрузки в HB230-280. И способно частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при движении под нагрузкой. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1451 автокрана, необходимо устанавливать на механизм пресс-масленки, обеспечивающие смазывание роликов и дорожек качения.

Конструкция

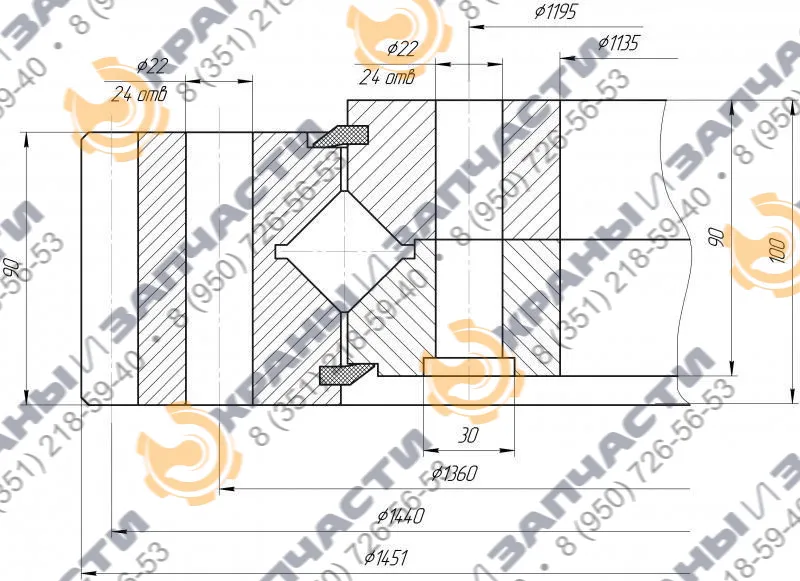

Конструкция ОПУ-1451 имеет внешний зубчатый край с прямым зубом и в отличии от аналогичных устройств имеет 24 отверстия крепления к неповоротной платформе. Установка на неповоротную платформу автокрана производится при помощи специальных стальных болтов повышенного класса прочности.
