Редуктор цилиндрический одноступенчатый 1ЦУ-200

Name: Редуктор цилиндрический одноступенчатый 1ЦУ-200
SKU: 1ЦУ-200
Availability: PreOrder

ID: 400013

В наличии

Редуктор цилиндрический одноступенчатый 1ЦУ-200

ID: 400013

Арт: 1ЦУ-200

Типоразмер редуктора: 1ЦУ-200

Номинальное передаточное отношение: 2-6.3

Номинальный крутящий момент на тихоходном валу, Н*м: 2000

Номинальная радиальная нагрузка на входном валу, Н: 2000

Все характеристики

Запчасти - Редукторы 1ЦУ 100, 1ЦУ 160, 1ЦУ 200, 1ЦУ 250

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 400013

Арт: 1ЦУ-200

Типоразмер редуктора: 1ЦУ-200

Номинальное передаточное отношение: 2-6.3

Номинальный крутящий момент на тихоходном валу, Н*м: 2000

Номинальная радиальная нагрузка на входном валу, Н: 2000

Все характеристики

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Редуктор цилиндрический одноступенчатый 1ЦУ-200

Запчасти - Редукторы 1ЦУ 100, 1ЦУ 160, 1ЦУ 200, 1ЦУ 250

Описание

Характеристики

Гарантия

Редуктор цилиндрический одноступенчатый 1ЦУ-200 - подробная информация

Редуктор цилиндрический одноступенчатый 1ЦУ-200 – механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении для изменения скорости вращения и крутящего момента.

Маркировки редуктора 1ЦУ-200

Передаточное число	Вариант сборки 12	Вариант сборки 11	Вариант сборки 22	Вариант сборки 21
2	1ЦУ-200-2-12	1ЦУ-200-2-11	ЦУ-200-2-22	ЦУ-200-2-21
2,5	1ЦУ-200-2,5-12	1ЦУ-200-2,5-11	ЦУ-200-2,5-22	ЦУ-200-2,5-21
3,15	1ЦУ-200-3,15-12	1ЦУ-200-3,15-11	ЦУ-200-3,15-22	ЦУ-200-3,15-21
4	1ЦУ-200-4-12	1ЦУ-200-4-11	ЦУ-200-4-22	ЦУ-200-4-21
5	1ЦУ-200-5-12	1ЦУ-200-5-11	ЦУ-200-5-22	ЦУ-200-5-21
6,3	1ЦУ-200-6,3-12	1ЦУ-200-6,3-11	ЦУ-200-6,3-22	ЦУ-200-6,3-21

Принцип работы редуктора

Редуктор 1ЦУ-200 преобразует входную скорость вращения и крутящий момент посредством одноступенчатой цилиндрической зубчатой передачи. Входной (быстроходный) вал передает вращение на зубчатое колесо, которое взаимодействует с шестерней на выходном (тихоходном) валу, изменяя частоту вращения и момент в зависимости от передаточного числа.

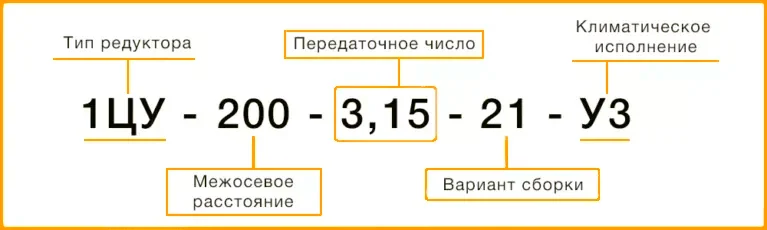

Расшифровка маркировки редуктора

1ЦУ – тип редуктора (цилиндрический одноступенчатый).
200 – межосевое расстояние, мм.
3,15 – передаточное число (может быть 2; 2,5; 3,15; 4; 5; 6,3).
21 – вариант сборки (может быть 11, 12, 21, 22).
У3 – климатическое исполнение.

Варианты сборки редуктора

Габаритные и присоединительные размеры

Типоразмер редуктора	A_w	A	A₁	B	B₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
Редуктор 1ЦУ-200	200	437	165	212	200	425	212	36	670	580	165	236	230	265	24

Характеристики

Наименование	Значение
Типоразмер редуктора	1ЦУ-200
Номинальное передаточное отношение	2-6.3
Номинальный крутящий момент на тихоходном валу, Н*м	2000
Номинальная радиальная нагрузка на входном валу, Н	2000
Номинальная радиальная нагрузка на выходном валу, Н	5600
КПД	0.98
Вес, кг	135

Мы предоставляем гарантию на все наши товары, чтобы вы были уверены в их качестве и надёжности.

Мы стремимся обеспечить наших клиентов лучшими запчастями и сервисом, поэтому предлагаем гарантию на все наши товары.

Чтобы воспользоваться гарантией, вам необходимо сохранить чек или другой документ, подтверждающий покупку запчасти у нас. Если у вас возникнут вопросы или проблемы, пожалуйста, свяжитесь с нашей службой поддержки по телефону или электронной почте.

Для получения дополнительной информации или оформления заказа заполните форму.
Также Вы можете написать нам на почту mail@kranzapchasti.ru или позвонить по номеру телефона: 8 (351) 218-59-40.

Заказать на нашем сайте или вы можете отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 218-59-40
