- Описание
Наименование | Значение |
---|---|
Общий диаметр ГОСТ 5006-55 | 590мм |
Общая длина | 492мм |
Количество болтов | М24 х 12шт |
Расточка втулок | от 140 до 250мм |
Вес без упаковки | 531 кг |
Предварительная расточка втулок | 140мм |
Крутящий момент | 100 000 Нм |
Обозначение по ГОСТ 50865-96 | Муфта МЗ 1-100000 |
Скорость вращения | 1130 об/мин |
Климатическое исп. | У2 |
Модуль зуба | 8,0 |
Количество зубьев | 54 |
Описание

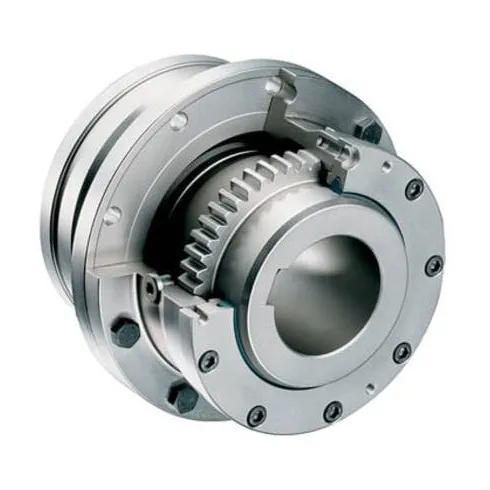

Муфта зубчатая МЗ-12 590х140/250х487 собрана из двух зубчатых втулок и дисков, скреплённых между собой болтами.
Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов.
Муфта представляет собой выкованную из металла деталь, имеющую по краям зубья и цилиндрические отверстия, диаметр которых составляет 140мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. МЗ-12.2023.0СБ

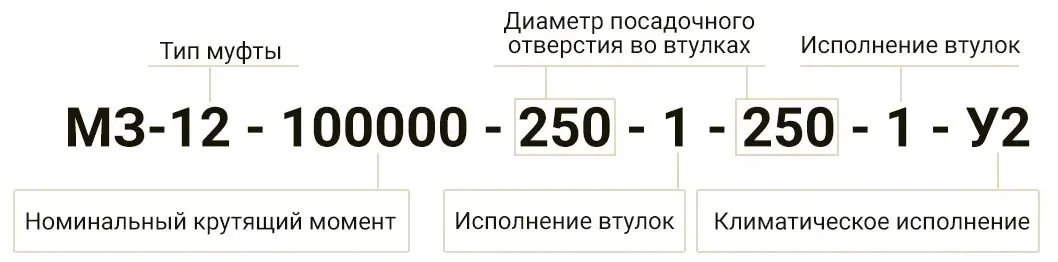

Расшифровка условного обозначения МЗ-12
{IMAGE:1:mnw}
Компания «Краны и Запчасти» выпускает муфты, способные работать круглосуточно, соединяющие валы с диаметром 250мм, крутящим моментом 100 000Нм и скоростью вращением 1130 об\мин.
Состав муфты зубчатой:
- Стальной корпус из двух отделений с зубчатыми венцами
- Две раздельные зубчатые муфты
- Отверстие для смазочного вещества (толотница).
Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.
Габаритные размеры
{IMAGE:2:mnw}
d | 250 |
D | 590 |
D1 | 490 |
D2 | 340 |
L | 490 |
I | 240 |
c | 5 |
d1 | M27 |
d2 | M8 |
Муфта зубчатая МЗ-12 590х140/250х487 от 325000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
